VB 立式筒袋泵

产品概述

VB系列泵为单吸，多级，径向剖分，导叶立式筒袋泵。专为较低汽蚀余量而设计。对于卧式泵而言，低汽蚀余量的液体输送是很困难的，必须采用立式筒袋泵。

执行API610标准，为VS6标准泵型。

适用范围

输送清洁的或稍有污染的低温的或高温的、化学中性或有钅酈赛腐蚀性的液体。

■精炼厂

■石油化工厂

■发电厂

■低温工程

■管线加压

■海上采油平台

■液化气工程

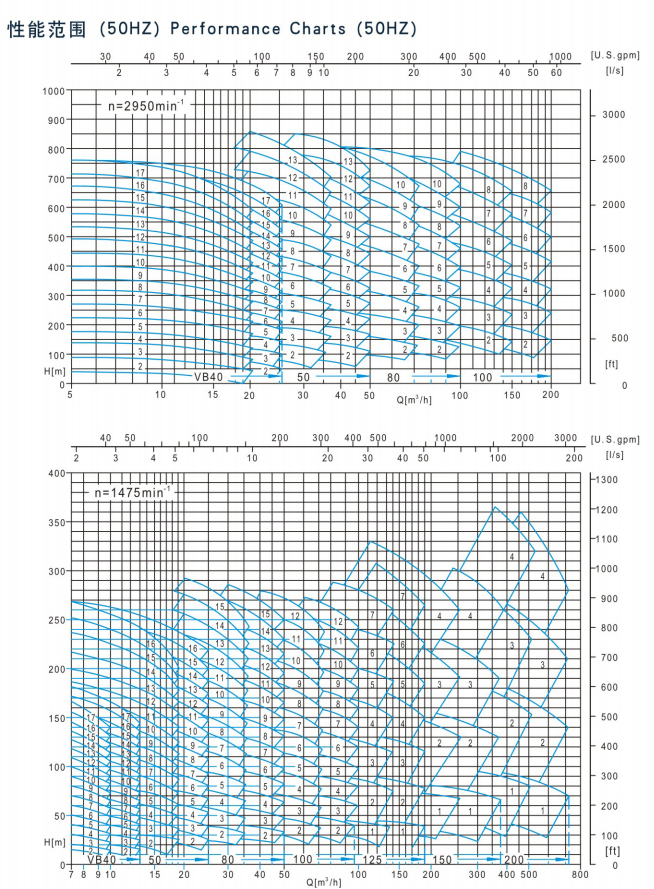

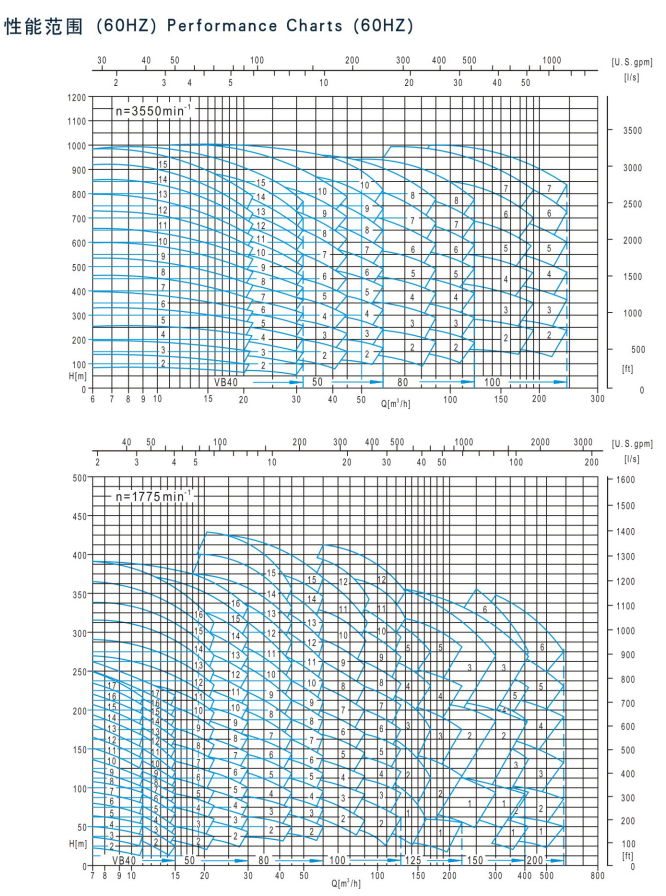

性能参数

规格( DN )   40~200mm

流量( Q )      ~800m³/h

扬程( H )    ~800m

工作压力( P ) ~10.0Mpa

工作温度( T ) -180℃~+180℃

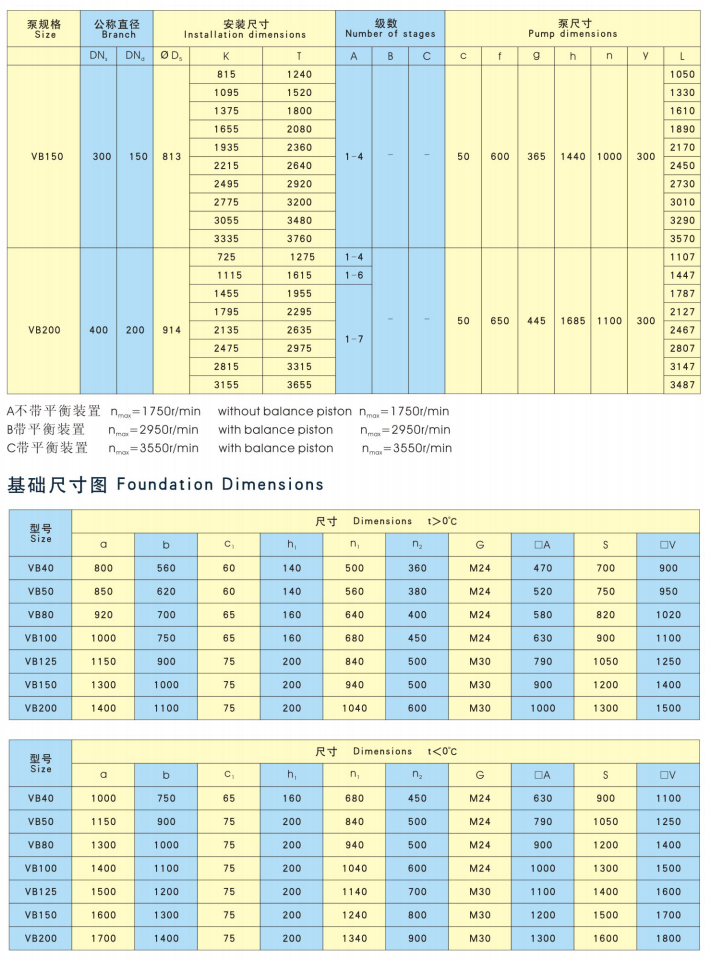

型号标识

①系列名称

②出口口径mm

③ 叶轮级数

④ 水力模型组别，A组或B组

⑤ 筒袋长度mm

⑥ 结构代号：不标注为标准筒袋泵

                    01不带滯嗖筒袋结构

                    02下接管结构

材质

根据不同工况可选用碳钢或不锈钢

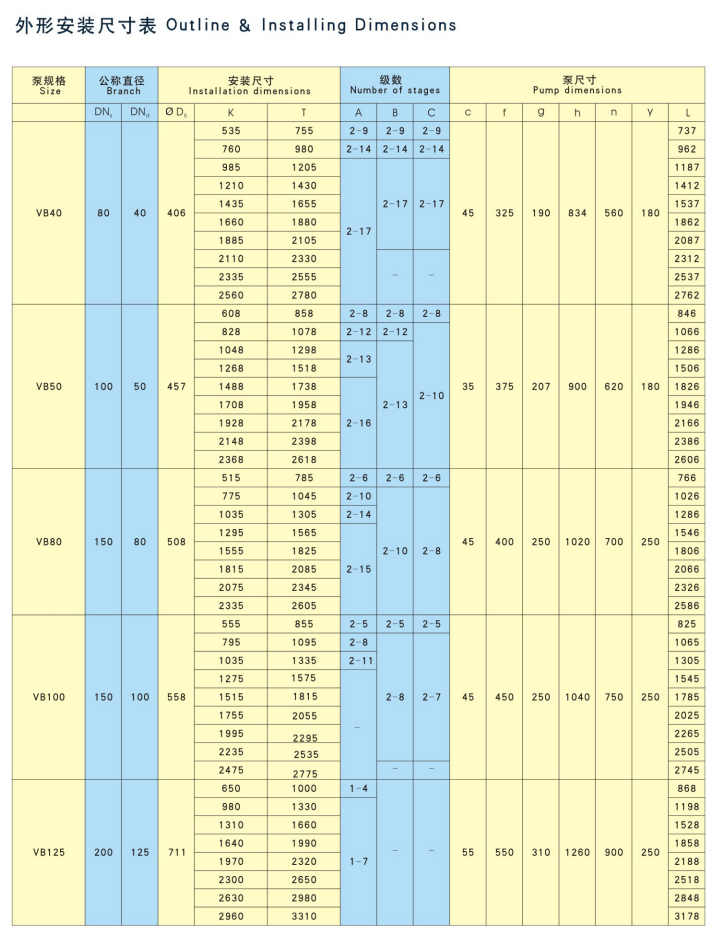

产品安装

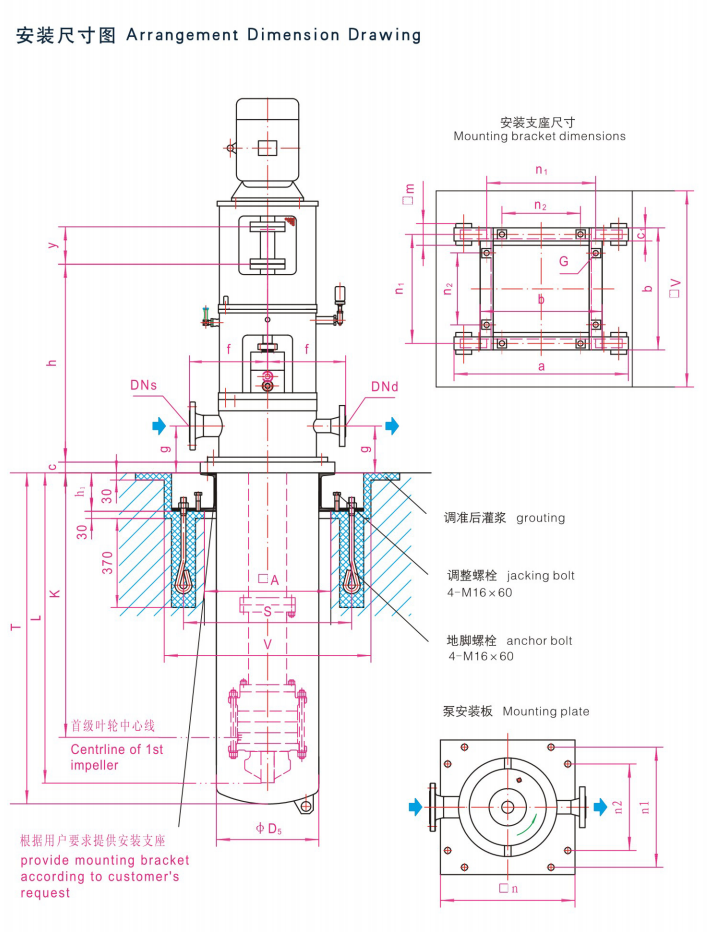

■带筒袋的泵可安装在干坑中。外壳的长度以及泵的安装深度取决于对NPSH汽蚀性能的要求。可根据需要提供二次灌浆的安装支座。

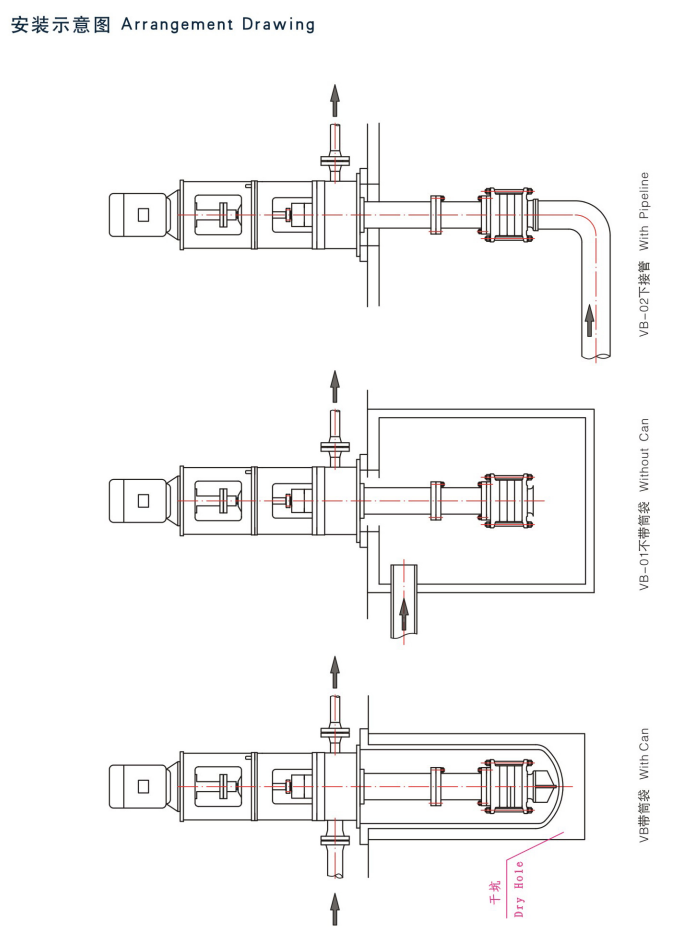

■不带筒袋的泵(VB-01型式)可安装在容器上或者与管道法兰连接，可作为多级液下泵使用。泵与容器的安装采用法兰连接，适用于各种不同的法兰尺寸。

■吸入管和排出管的位置在安装法兰的上部，互成180°角，也可有其它的布局方式。

■入口法兰为4.0Mpa，出口法兰为10.0Mpa，VB150,200除外)。筒袋只承受入口压力。可按用户要求进行选择。

■泵的旋转方向，从驱动端看为逆时针。

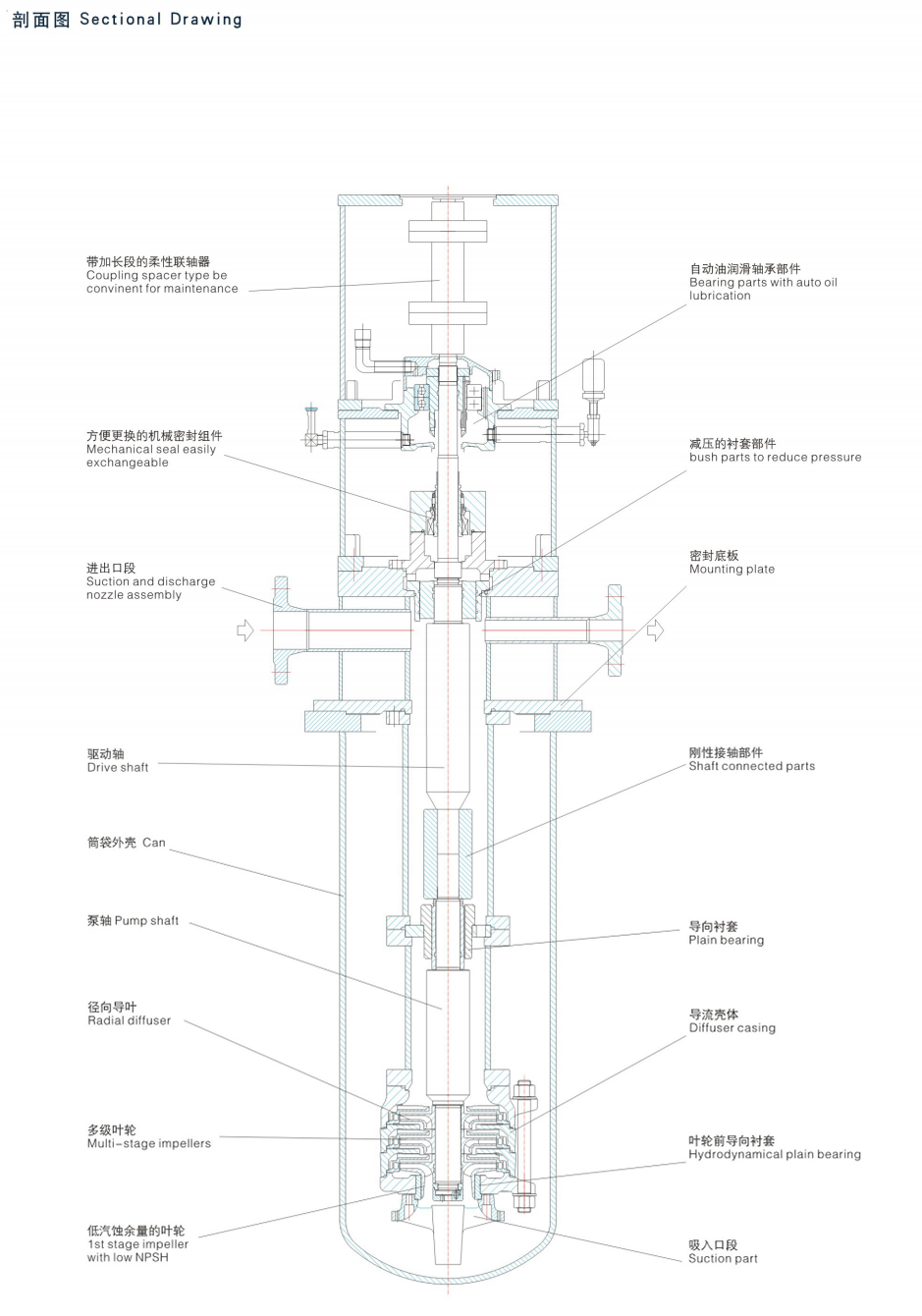

设计特点

■水力设计水力模型分为几组，高效节能。首级为吸入式叶轮，适应低汽蚀余量工况。

  转子整体动平衡，运转平稳。

■轴及轴承设计

  刚性轴设计，轴的材质及轴承的设计保证泵的临界

  转速大于泵最大运行转速。

  向心推力球轴承采用自动内循环装置对其进行稀油润滑。

  泵吸入口处装有流体动力轴承。

  可装有中间滑动轴承部件，滑动轴承间距按AP1610标准要求设计。

  平衡鼓设计可平衡轴向力。

■轴封设计

  API682集装式机械密封，单封，双封，串封;

  可配AP1682各种密封系统

  可采用节流衬套组件以降低密封腔压力

■筒袋设计

  筒袋壳体采用焊接结构，执行ASME VIII(压力容器)+IX(焊接和钎焊质量合格条件)
