DS 卧室高压多级泵

产品概述

DS系列为卧式，多级，单壳体，节段式结构，高效率，低NPSH值。API610BB4泵型。

适用范围

DS系列泵适用于清洁的，腐蚀性的或非腐蚀性液体的高压输送，不适用于含有磨蚀性液体的输送。

■ 锅炉给水(210℃以下)

■ 油田注水

■ 石油化工

■ 炼厂、油品输送

■ 管线加压

■ 制冷工程

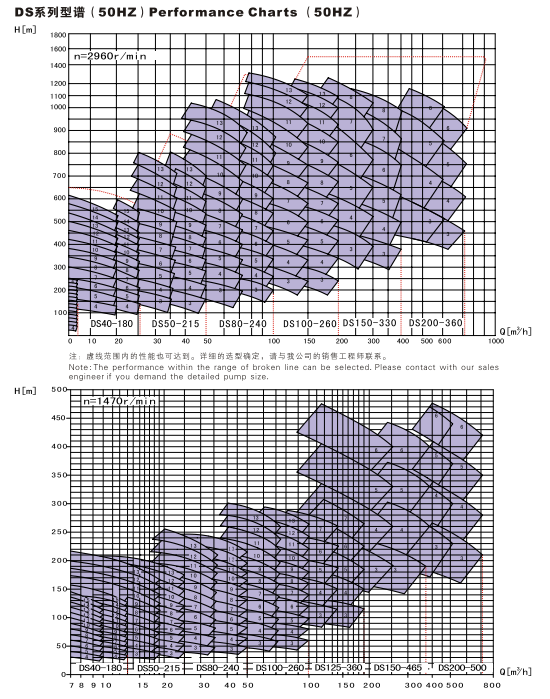

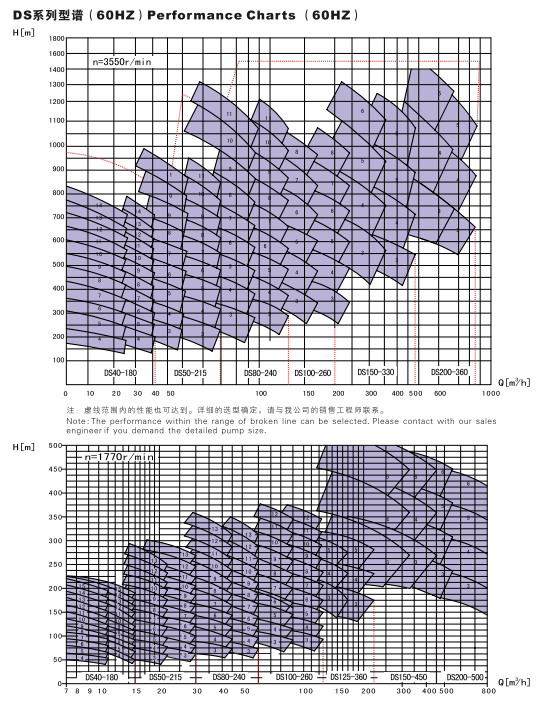

运行参数

口 径DN:     25~200mm

流 量 Q:      ~700m³/h

扬 程 H:      ~1400m

工作压力P:    ~15.0MPa

工作温度T:    -50℃~+210℃

型号标识

DS 50 -215/8 A

① ②    ③ ④ ⑤

①系列名称

②出口直径(mm)

③叶轮名义直径(mm )

④泵级数

⑤水力模型组别

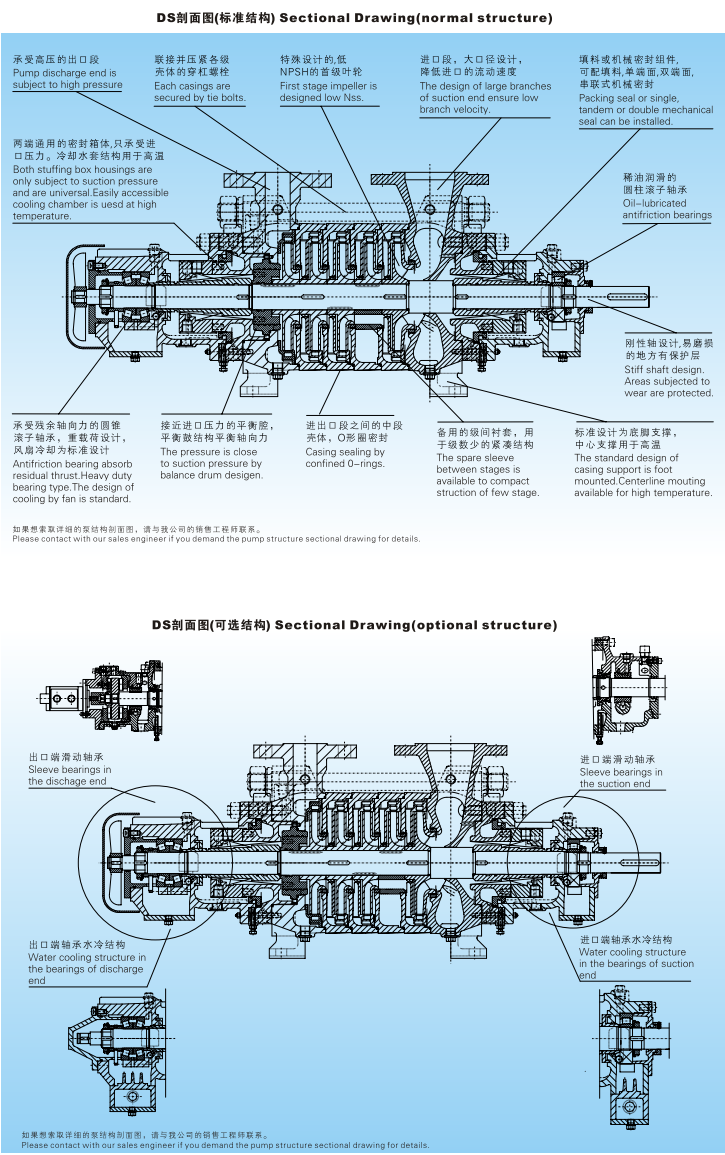

设计特点

◆水力模型:每个规格都有两个或以上不同的水力模型，可以根据工况条件选择最佳的水力模型，高效区宽。

◆中段壳体:各中段壳体间用〇型圈密封(特殊要求时可用金属波齿复合垫片)，外部用穿杠螺栓固定，安全可靠。

◆平衡机构:多级叶轮所产生的轴向力大部分由平衡鼓平衡，残余部分由推力轴承承担。

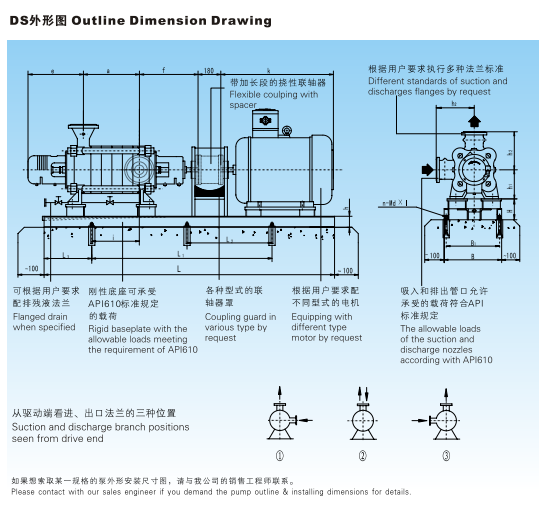

◆支撑:根据输送介质的温度，可选择底脚支撑或中心支撑(大于150℃，DS80及以上规格)。

◆轴承:标准配置为滚动轴承，稀油润滑，安全可靠，寿命长。可进行滑动轴承设计。轴承室可风冷或水冷。

◆轴封:根据输送介质的情况可配填料密封、机械密封及必要的辅助装置。轴封处只承受入口压力，运行安全可靠。轴封腔体可水冷。

◆法兰:进口段、出口段法兰压力等级不同。通常情况下出口法兰的位置竖直向上，进口法兰根据需要可选择不同的方位布置(左，右或向上)。对于中心支撑的结构，进口法兰和出口法兰均竖直向上布置

◆转向:驱动端在泵的吸入端。从驱动端看，泵为顺时针旋转。

材 质

碳钢，铬钢，铬-镍-钼不锈钢。

API610标准材料等级:S-5，S-6，C-6，A-7，A-8，D-1。

根据介质特性，也可选用其它材质。

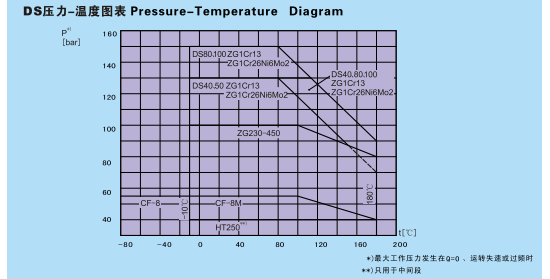

当输送的介质压力较高时，应考虑介质的工作温度和泵所用的材料。
