LH 液下泵

产品概述

LH系列为立式、单级单吸液下泵，介质侧向排出。泵设计符合API610标准，为VS4泵型。

适用范围

LH系列泵采用特殊的设计，可用于各种苛刻条件下各种介质的输送，可用于敞口的污液池或密闭的带压容器，污水污液或化学液体排放，常温或高温液体的输送。

■炼油厂

■石油化工厂

■污水处理厂

■炼钢厂、轧钢厂

■电厂、热电厂

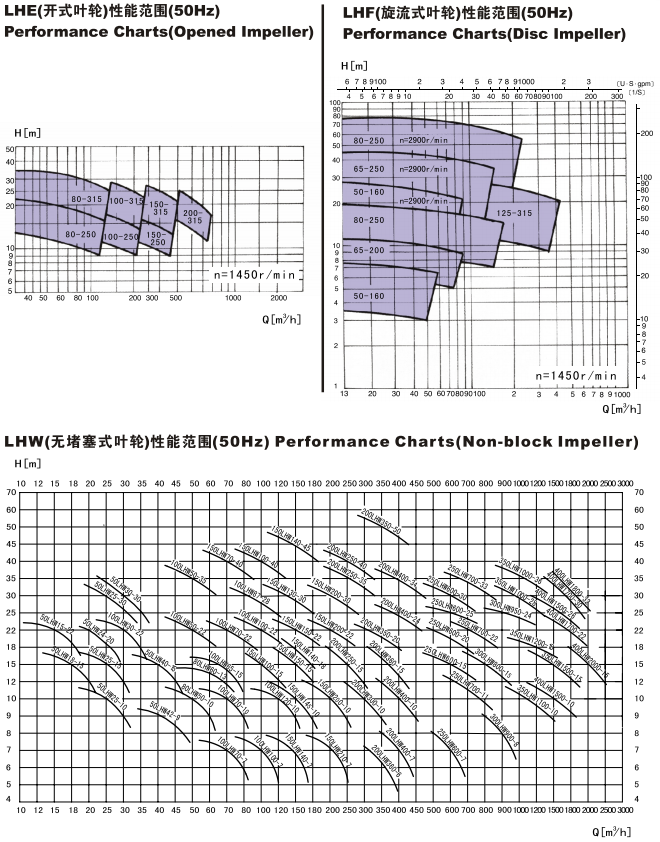

运行参数

口 径： 25-400mm

流 量： ~2600m³/h

扬 程： ~260m

工作压力： -1.6MPa（高扬程可以设计到2.5MPa）

工作温度： -20℃-+450°℃

型号说明

普通离心式液下泵型号标识

LH O 40 - 200 GM

①  ② ③ - ④    ⑤

①系列名称

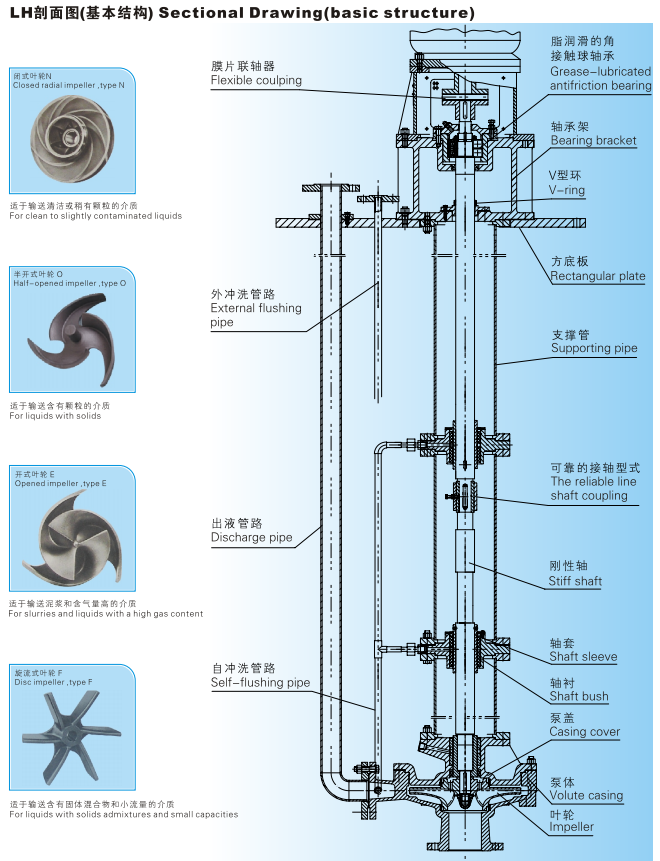

②叶轮型式标记

   N（可省略）-闭式叶轮O-半开式叶轮

   F-旋流式叶轮

   E-开式叶轮

③出口直径（mm）

④叶轮名义直径（mm）

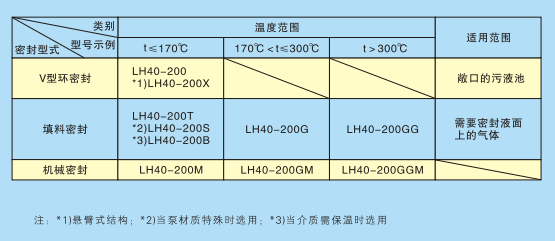

⑤派生系列标记 按温度及密封型式可分为如下几种

无堵塞式液下泵型号标识

100 LH W 70 - 22 GM

③   ①  ②*⑥ - ⑦   ⑤

⑥额定点流量（m³/h）

⑦额定点扬程（m）

②*W-无堵塞式叶轮

设计特点

水力模型：型谱范围广泛，多种形式的叶轮设计，可满足大多数的性能和使用工况的要求。

接轴结构：安全可靠的接轴型式保证泵稳定运行。

壳体：采用双蜗壳泵体（出口DN80及以上），能平衡大部分径向力，轴浇度小，滑动轴承磨损小，使用寿命长。

支撑：转子部件采用多点支撑，导轴承之间的间隔符合API610标准：滚动轴承脂润滑或油润滑：液下部分滑动轴承根据介质情况可采用外冲洗或自冲洗。

轴封：根据工况条件不同，可选择V型环密封、填料密封、机械密封。密封腔体尺寸符合API682标准，配集装式单封，双封或串联式机械密封。

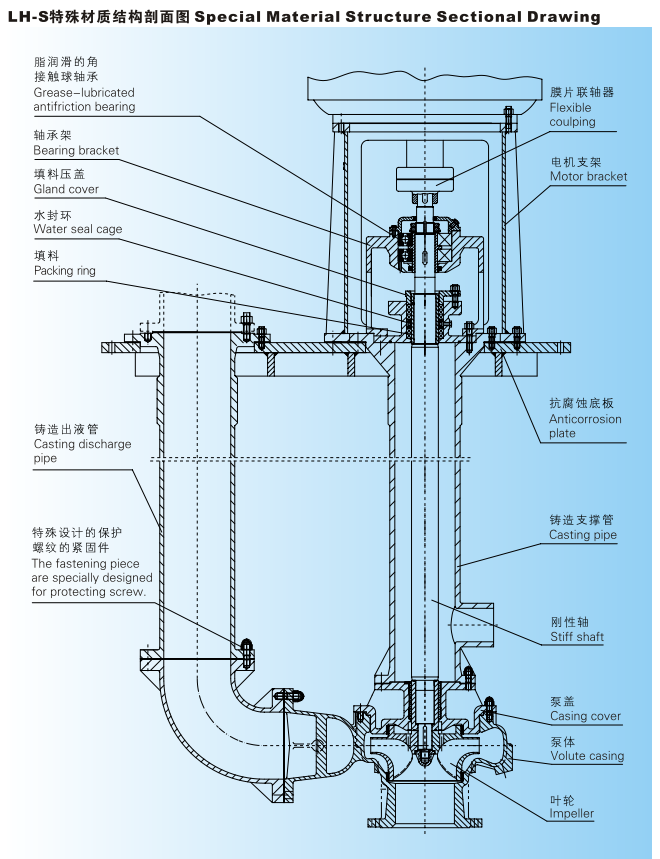

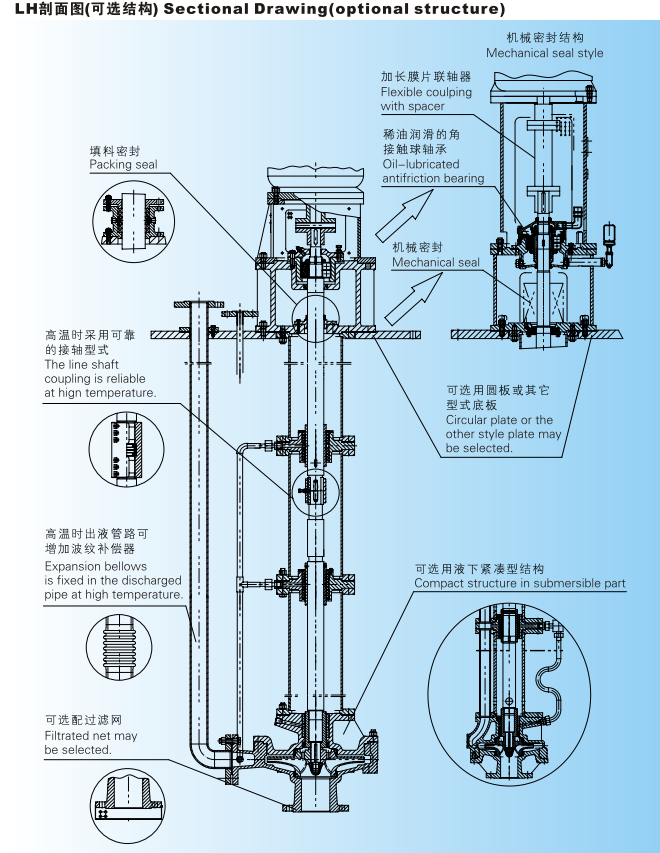

结构：多种结构设计，满足各种苛刻的使用条件。

转向：从驱动端看，泵为顺时针旋转。

材 质

按API610规定的材料等级S-5，S-6，C-6，A-7，A-8，D-1.D-2等选择，也可按实际工况选择材料。
