YW 长轴液下泵

产品概述

YW系列泵为立式、单级、双吸(或单吸)液下泵，介质轴向排出。泵设计符合API610标准，VS2泵型。

适用范围

YW系列长轴液下泵主要应用在大流量的污水，雨水，海水或化学介质的排放系统中，如生活及工业污水处理，化工及冶金行业中积水放，海水淡化项目中的海水输送，轧钢工业中含氧化铁皮的工业用水输送，电厂用循环水输送，石化行业中化学液体的输送等。

■炼钢厂、轧钢厂

■海水淡化工程

■石油化工厂

■供水及水处理

■造纸

■水泥厂、电厂、精炼厂

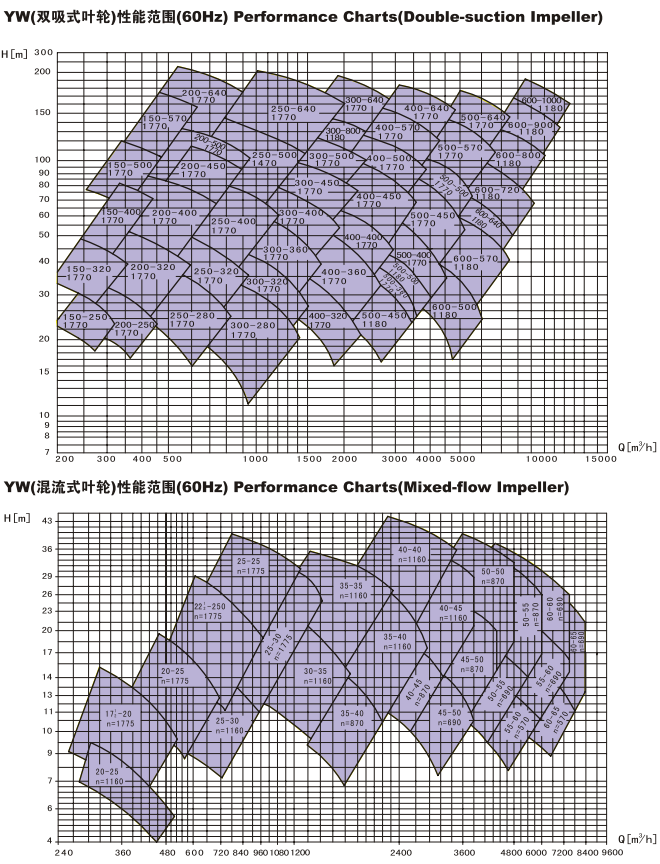

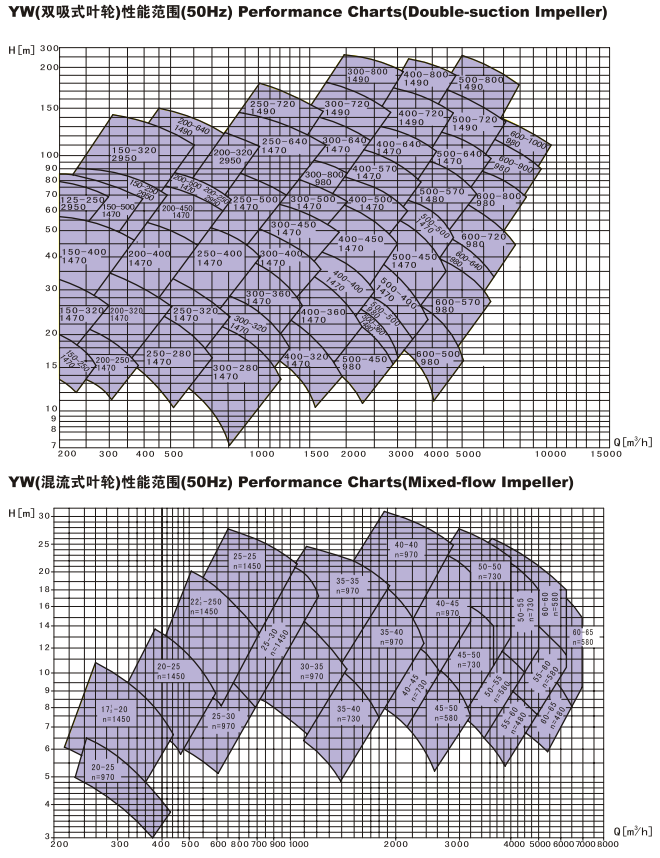

运行参数

口 径:  150~600mm

流 量:  ~10000m³/h

扬 程:  ~200m(需注意考虑液下深度损失)

工作压力:  ~1.6MPa(高扬程可以设计到2.5MPa)

工作温度:  -20℃~+50℃(特殊情况下可以按照高温设计 )

型号说明

双吸式叶轮液下泵型号标识

YW  400 - 500

①     ②      ③

① 系列名称

② 出口直径(mm)

③ 叶轮名义直径(mm )

混流式叶轮液下泵型号标识

YW35 - 40

  ④      ⑤

④ 入口直径的1/10(mm)

⑤ 出口直径的1/10(mm )

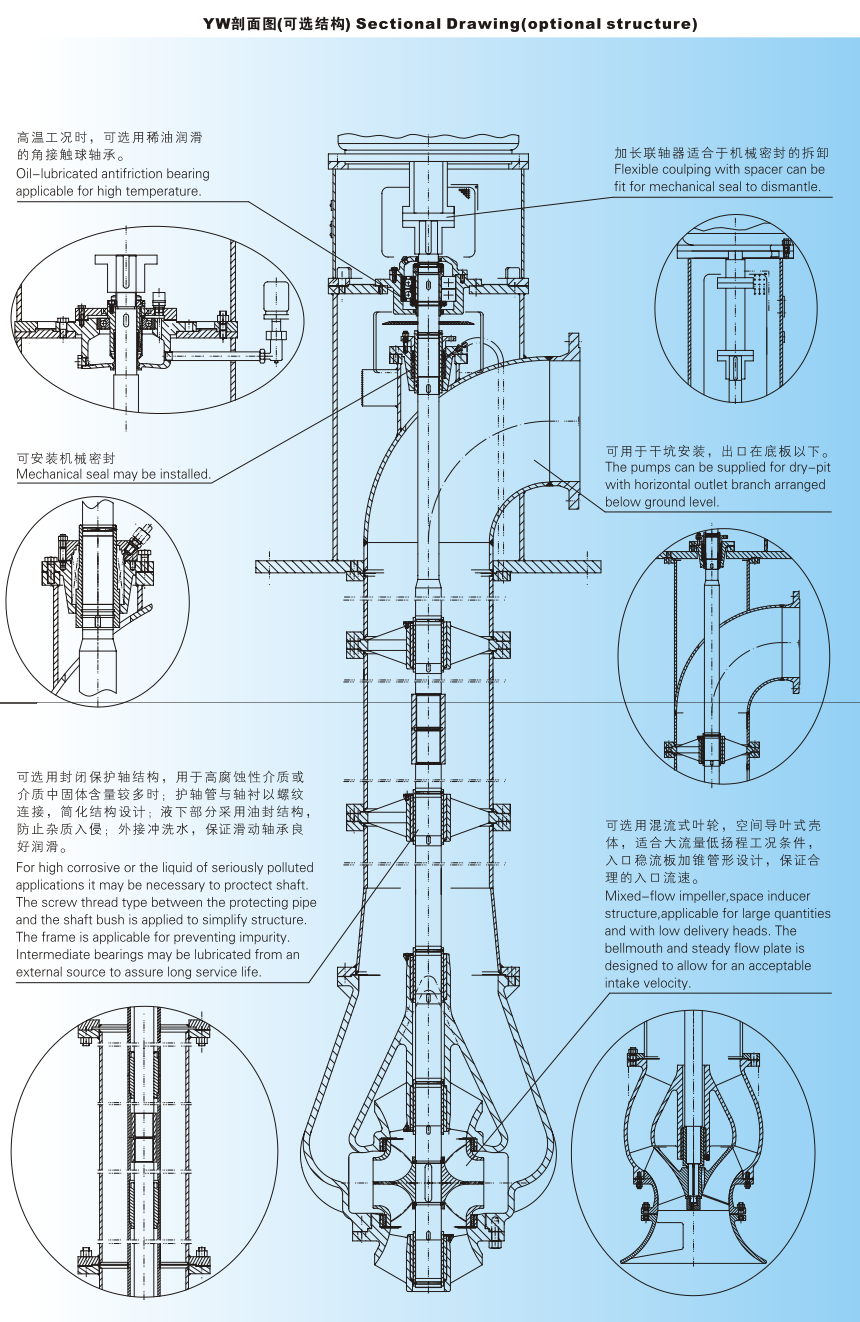

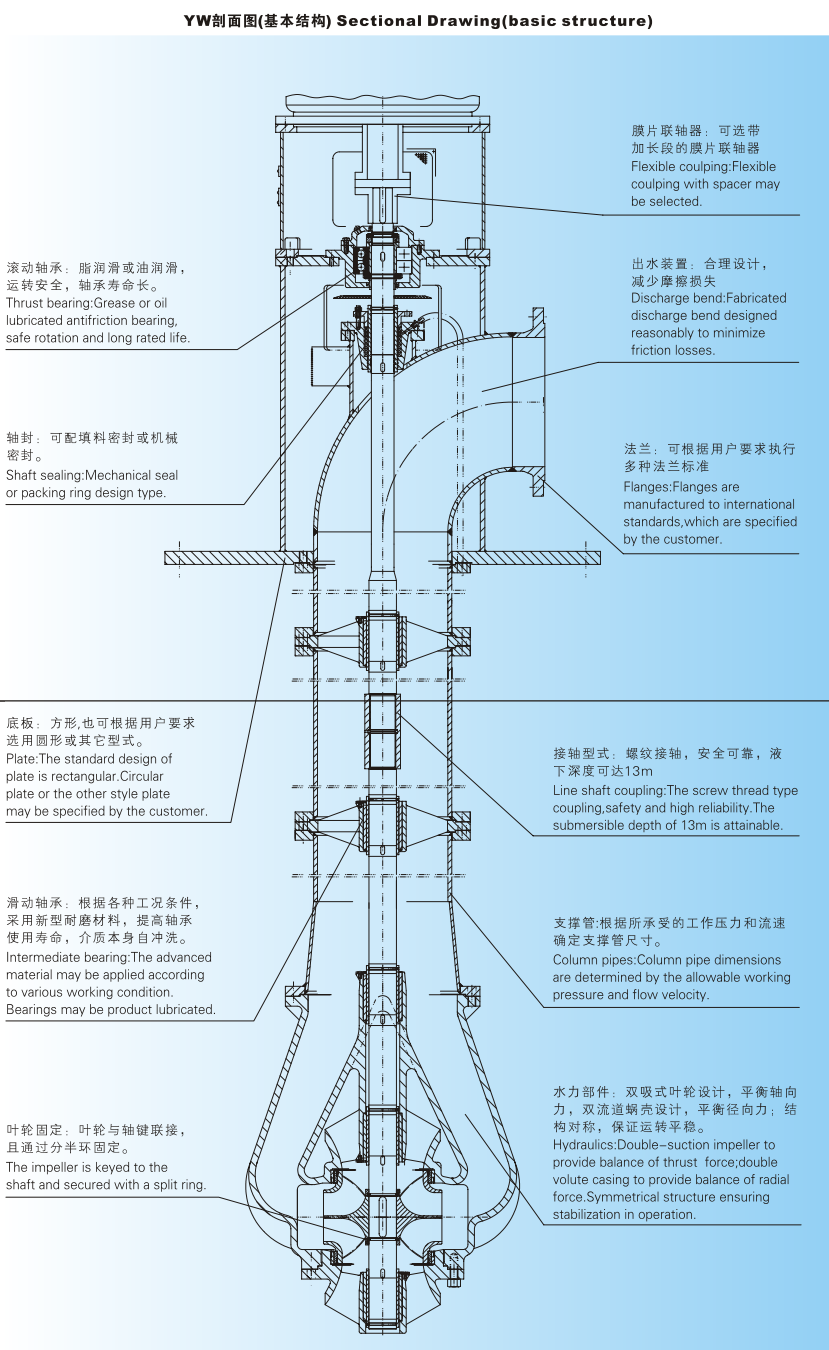

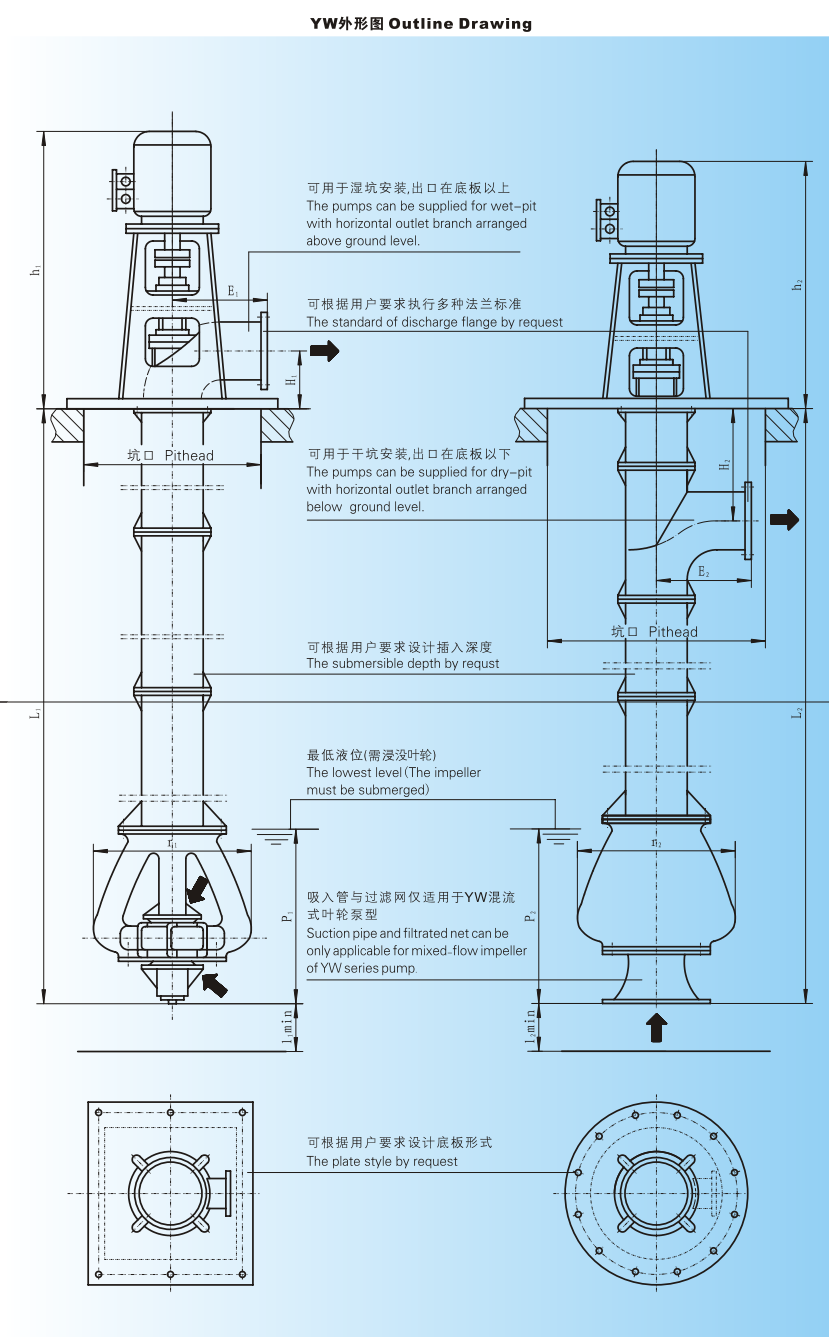

设计特点

◆水力模型:型谱范围广泛。双吸式叶轮设计，可满足大流量、高扬程工况，可以平衡掉大部分轴向力;混流式叶轮设计，可满足大流量、低扬程蝦工况。

◆接轴结构:安全可靠的接轴型式保证泵稳定运行，液下深度可达13m。

◆壳体:采用双流道及空间导叶的对称设计，能平衡大部分径向力，轴挠度小，滑动轴承磨损小，使用寿命长。

◆支撑:转子部件采用多点支撑，导轴承之间的间隔符合AP1610标准;滚动轴承脂润滑或油润滑:液下部分滑动轴承自冲洗:也可根据介质情况采用封闭保护轴结构，外接冲洗水润滑。

◆轴 封:根据工况条件不同，可选择填料密封、机械密封。密封腔体尺寸符合API682标准，配集装式单封，双封，特殊情况下可安装串联式机械密封。

◆结构:泵整体结构使液体轴向进出，减小泵的体积及所占空间。

◆转向:从驱动端看，对于双吸式叶轮，泵为逆时针旋转;对于混流式叶轮，泵为顺时针旋转。

材 质

按API610规定的材料等级S-5，S-6，C6，A-7，A-8，D-1，D-2等选择，也可按实际工况选择材料。
