QW 潜水泵

简介

QW型潜水泵为单级，单吸潜水式离心泵。

产品标准为CJ/T3038-1995《潜水排污泵》和JB/T8857-2000《离心式潜污泵》。

QWE为隔爆型潜水泵。潜水电机的设计和制造执行GB3836.1-83《爆炸性环境用防爆电气设备通用要求》和GB3836.2-83《爆炸性环境用防爆电气设备 隔爆型电气设备“d”》。

QW(E)型潜水泵可根据不同的介质情况而选用不同的材料进行制造。

QW(E)型潜水泵可用于液下20m的潜水输送，

超过20m的深度，请与我公司的产品设计处联系。

应用范围

QW潜水泵主要用于污水处理，石油，化工，矿山，造∏息纸，食品，炼厂，电站，冶金等行业中用于排送废水，污水及有腐蚀性，磨蚀性的各种有机，无机化合物的污液排放。QWE防爆型潜水泵主要用于易然易爆的环境中。

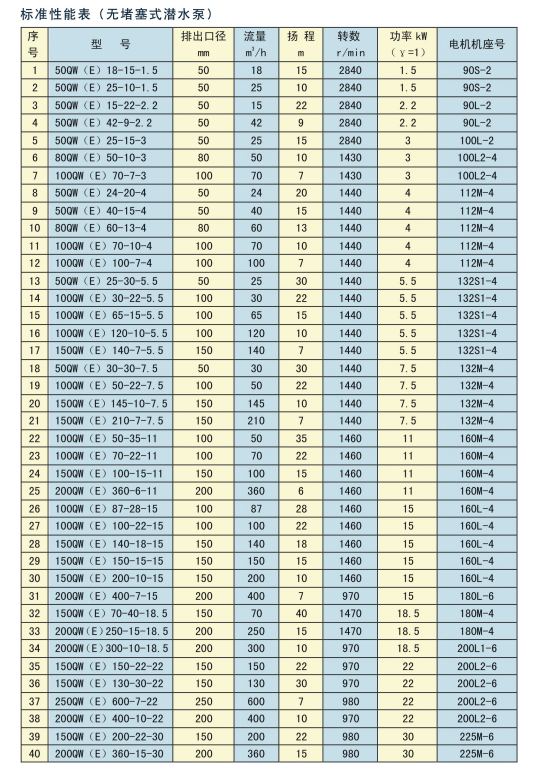

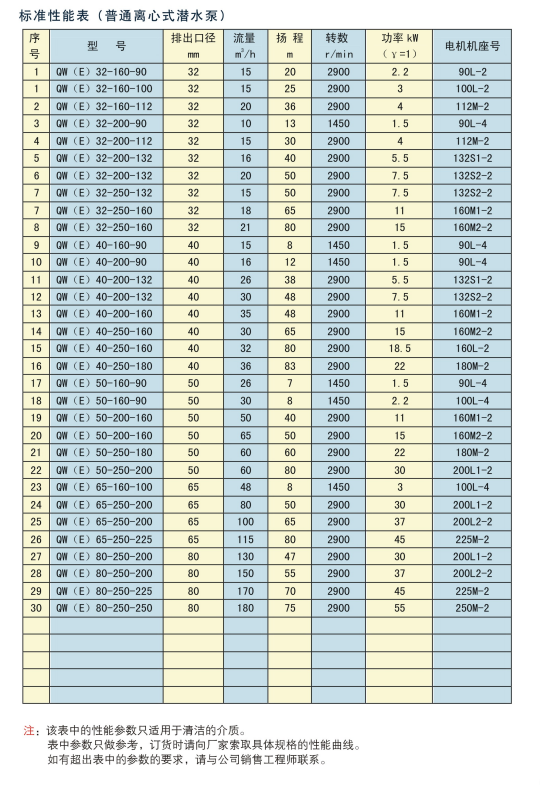

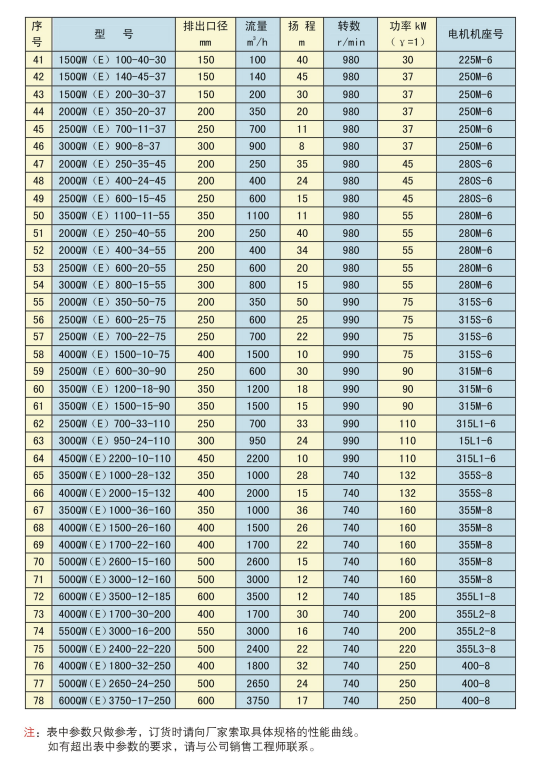

性能参数

口径：DN 25-600mm

流量：Q 10-3750m³/h

扬程：H 5-80m

功率：N1.5-250Kw

温度：T ~60℃

压力：P ~1.6MPa

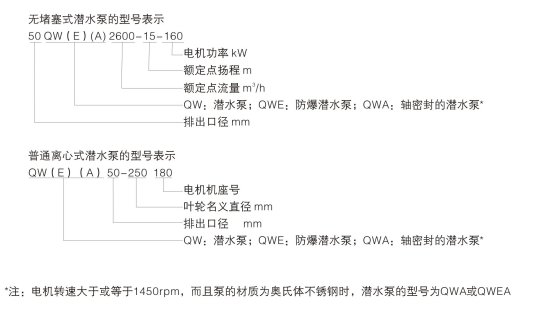

型号说明

技术说明

△水力部件的设计:QW(E)型潜水泵过流部件的设郷匝计采用无堵塞式流道设计;个别情况下，采用引进国外先进的离心泵水力模型，这时泵的运转不适用于含杂质较多的情况。引进的国外水力模型的特点是:高效，节能，平衡性好。

无堵塞式水力模型的设计，加大了叶轮及泵体的过流面的宽度，保证了污物的顺利通过，避免了水流在低速情况下可能造成的堵塞，缠绕。这种独特设计的叶轮通道，配合合理的涡室，使含有较大污物的液体可以顺利通过。叶轮设计为双流道，避免了单流道叶轮的不平衡性，加上叶轮经过动、静平衡试验，使泵在空载试运转和带负荷运转过程中均不产生振动。

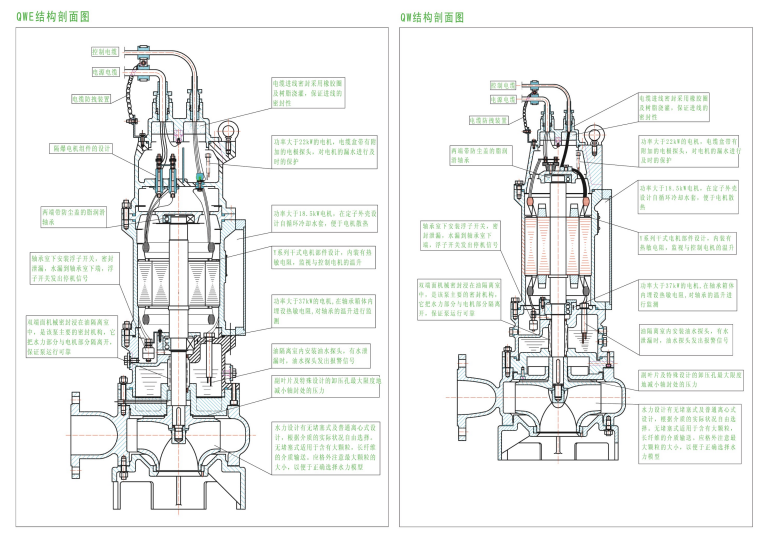

△整机泵结构的设计:QW(E)潜水泵由电机与泵两幄部分组成，通过隔离室及机械密封组件隔开。

△轴封的设计:叶轮设计均带有副叶片，避免高压的水进入密封腔内，因而潜水电机部分得到很好的密封保护。密封为双端面机械密封，通过隔离室中一定的润滑油进行润滑及隔离。

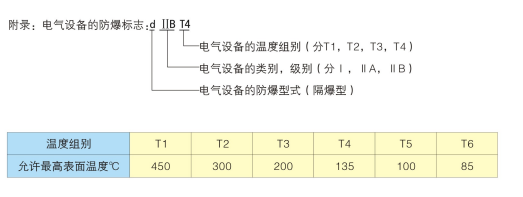

△电机的设计:电机为干式电机，转子和定子采用Y系列电机的设计，形体细长，F级绝缘，IPX8的防护等级，内装热过载保护器，以保证电机安全稳定运转。功率在37kW以上的电机增加轴承温升监测。功率在18.5kW以上的泵装有自循环冷却系统，叶轮背叶片使泵体内的水进入定子室外围，进行环冷却，能保证泵在坑池的最低水位正常运转。正常潜水泵运行环境温度不超过60℃。电机的防爆等级最高设计为dlIBT4。

△控制部分的设计:在油隔离室内设有油水探头，当泵侧的机械密封损坏时，水进入油隔离室，探头发薤家信号，由控制系统显示报警，提示维修;电机下端装有浮子开关，当电机侧的机械密封损坏后，水进入电机腔，浮球浮起，控制系统便显示报警，泵即断电保护。可以根据用户要求进行水位自动控制涥捆，并备有自动保护装置及控制柜，泵运行安全可靠。

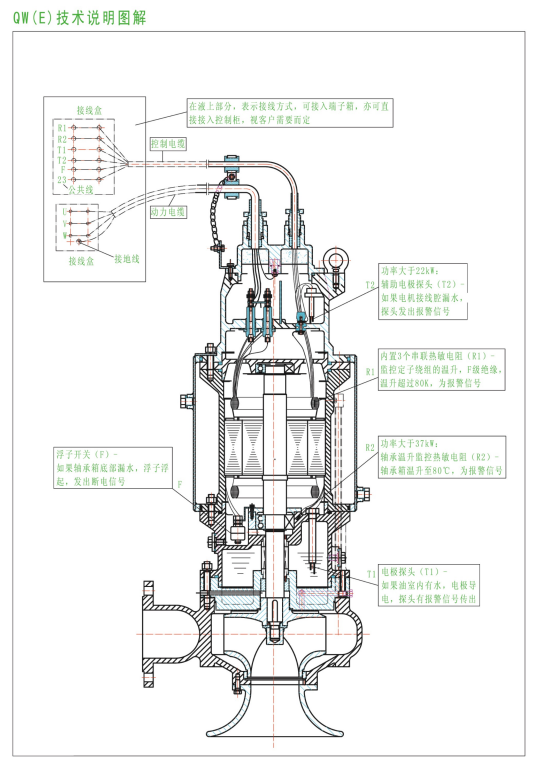

△QW(E)专用控制柜具有对潜水泵进行全自动保护的功能(超温，过载，缺相，短路，渗漏等)。泵监测的方式简述如下:

电机温升的监测通过安装在定子中的热敏电阻来表示。当温度超过允许值时，超温信号灯会显示，电气会动作(报警或断电，按照设计而定);电机的湿度通过测量绝缘电阻反映出来，当绝缘电阻低于某一特定值(根据有关标准规定)，短路信号灯会显示;机械密封渗漏会显示在渗漏信号灯中。所有的对电机的保护及监测都由控制柜来实现。控制部分详见“QW(E)技术说明图解”。

如果用户自行配备控制柜或控制系统，则对电机部分除了应当有过载，缺相，短路等监测外，还应按照“QW(E)技术说明图解”对电机其它部分进行控制与监测。

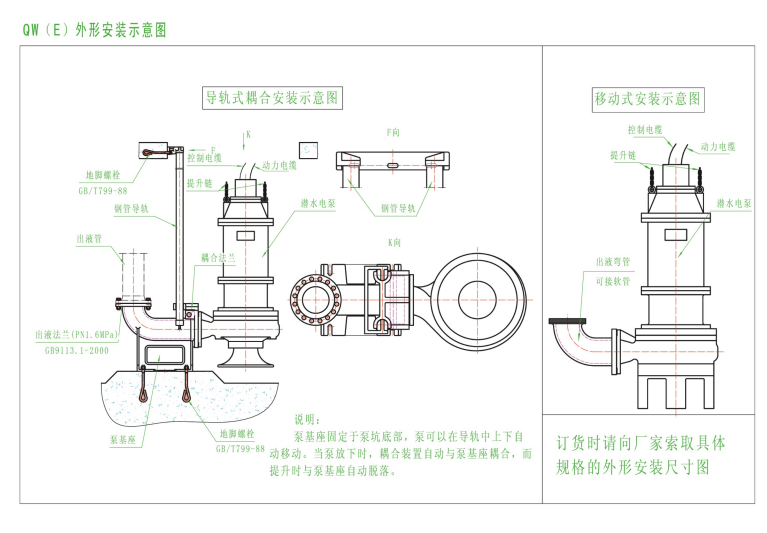

△泵的安装方式:有移动式(7.5kW以下)和导轨式耦合安装方式。导轨式耦合安装在泵放下时，耦合装置自动与耦合底座耦合，而提升时与耦合底座自动脱落，安装维修方便。

简要说明及订货须知

提供潜水电泵使用的具体环境及工况条件是正确选用潜水泵的前提，故提醒用户，在订货之前，需提供如下参数，以便对泵进行正确选型:

(1)介质的名称及特性，如腐蚀性，磨蚀性;是否含有杂质，含量多少，最大固体颗粒大小;是否为粘性介质，粘度为多少;介质温度，介质的比重等。

对于强腐蚀性介质，请提供详细的成分及含量，便于正确选择泵及电缆的材质。

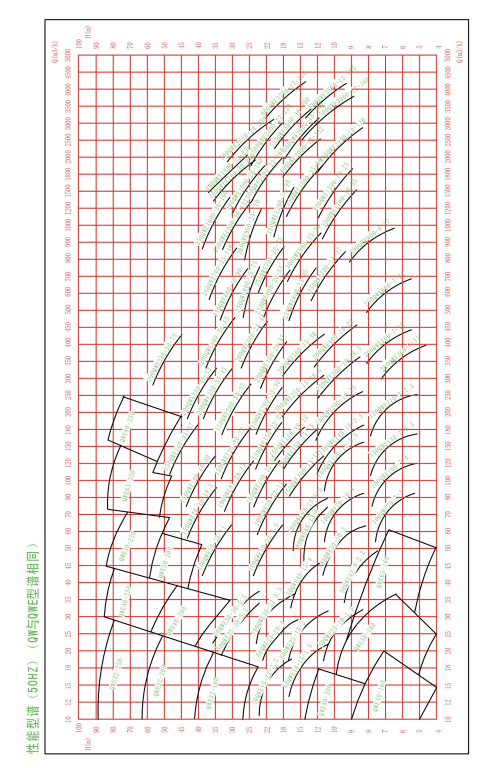

(2)泵的流量，扬程。需要注意的是，样本中的性能型谱及性能参数仅做参考，请根据型谱做初步选型后，向我公司索取具体泵规格的性能曲线进行最终选型，或由我公司的销售工程师亲自为您选择具体泵的型号。

(3)泵的安装方式(移动式安装或导轨式耦合安装，移动式安装只限于7.5kW以下)。用户可以向我公司索取具体泵规格的外形安装尺寸图。我公司潜水泵的标准设计为:导轨式合安装，合导轨高度根据用户要求进行配置。

(4)对电机的监控要求，如没有特殊要求，我公司将按照标准设计进行配置，见“QW(E)技术说明图解”。

(5)电机防爆等级的要求。

(6)对电气系统的要求，如是否需要液位控制开关?是否需要端子箱?控制柜的技术要求?附属的设备是香要求防爆及其防爆等级等。

我公司的潜水泵正常配置，引出的电缆长度为10m。注意:如果控制柜位于非防爆区域，请不要忘记核对电缆长度是否足够。
