ASD系列双吸泵

产品概述

ASD系列泵为单级，双吸，轴向剖分离心泵。泵的安装方式为卧式或立式，底脚支承。

泵执行标准为API610。

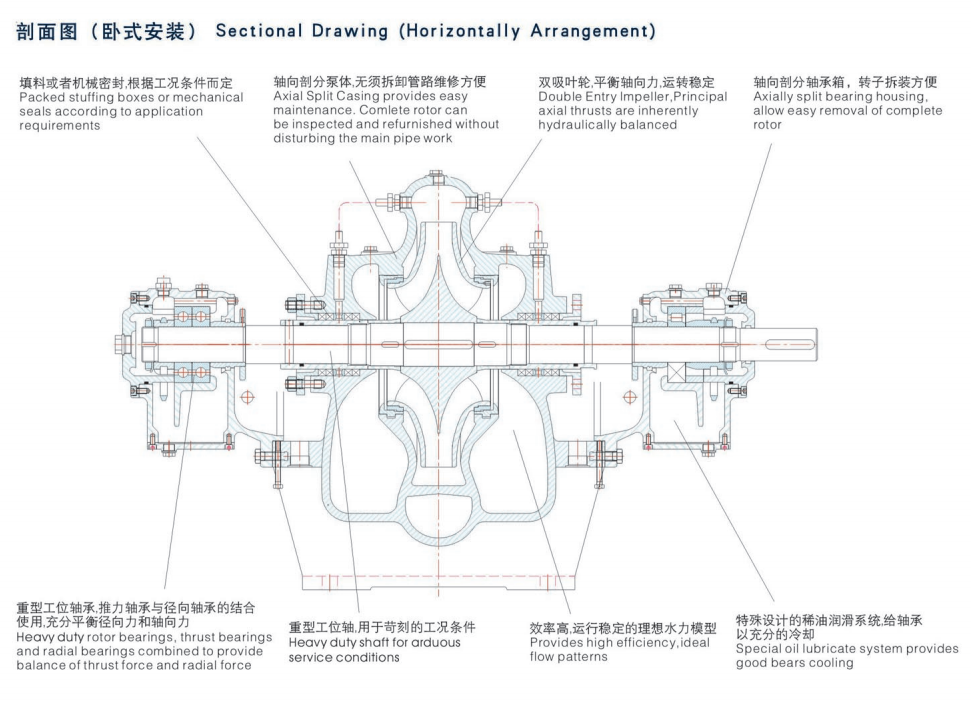

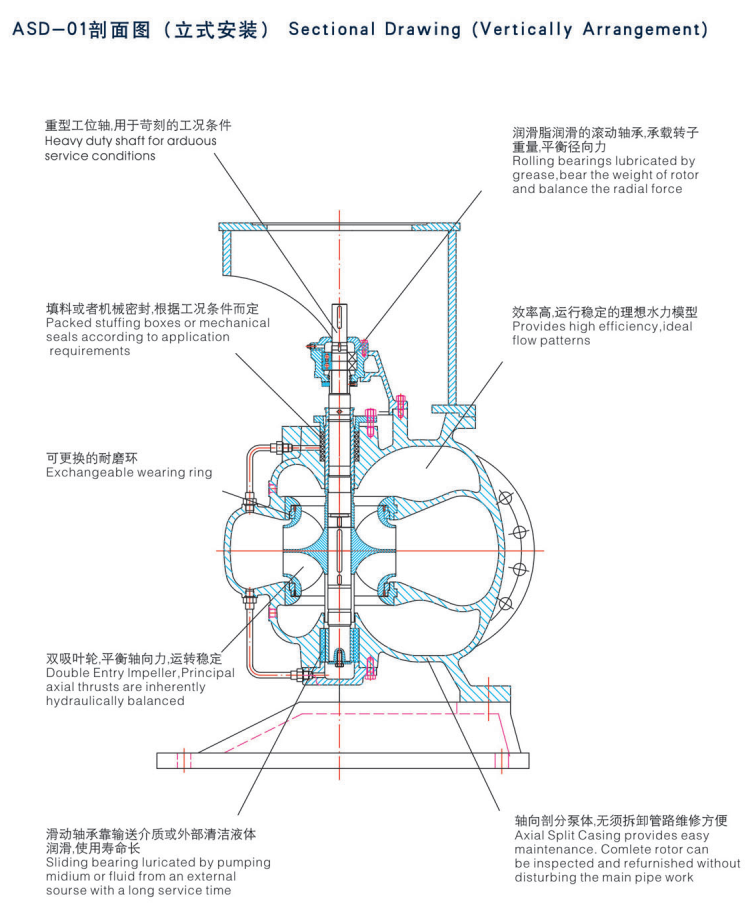

结构设计特点见剖面图。

适用范围

ASD系列泵适合输送清洁的或带有微量固体颗粒的，中性或有腐蚀性的液体。

亦可做能量回收透平。

■供水及水处理

■水利灌溉及污水处理

■电站，热电厂及管网加热装置

■消防系统

■船用泵及冷却水泵

■海水制盐

■管线加压

■工业流程

■海上工业

■造纸业

材料选用

铸铁--C.I或QT

碳钢--C.S

不锈钢--S.S

根据实际工况可选用其它特殊材质

型号标识

① 系列名称

② 出口口径mm

③ 叶轮名义直径mm

④ 安装方式

  不标注表示卧式

       01表示立式安装

性能范围

口径: DN125~600mm

流量: Q~10000m³/h;

扬程: H~180m

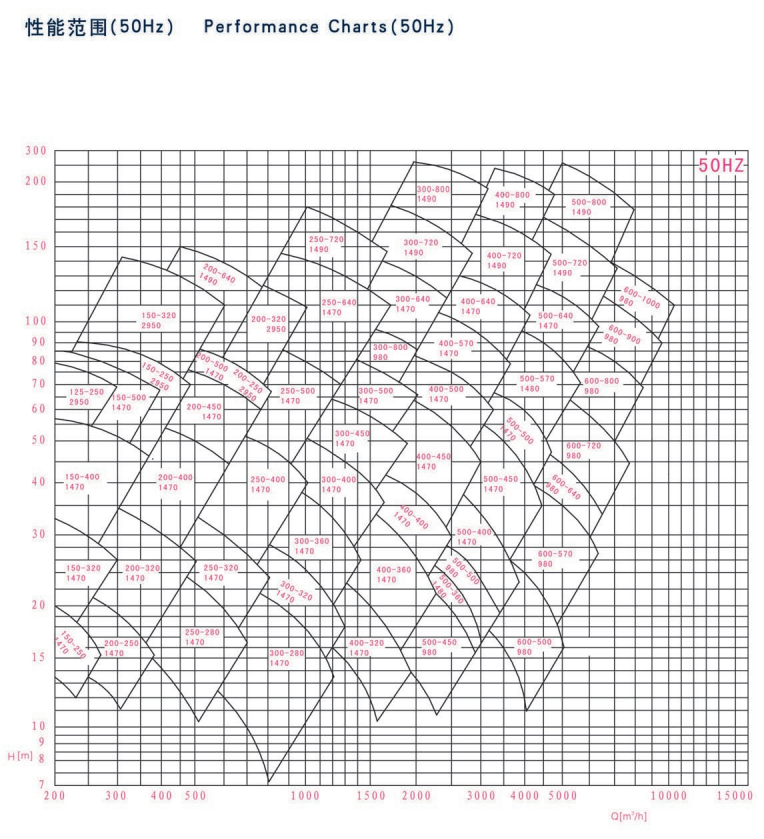

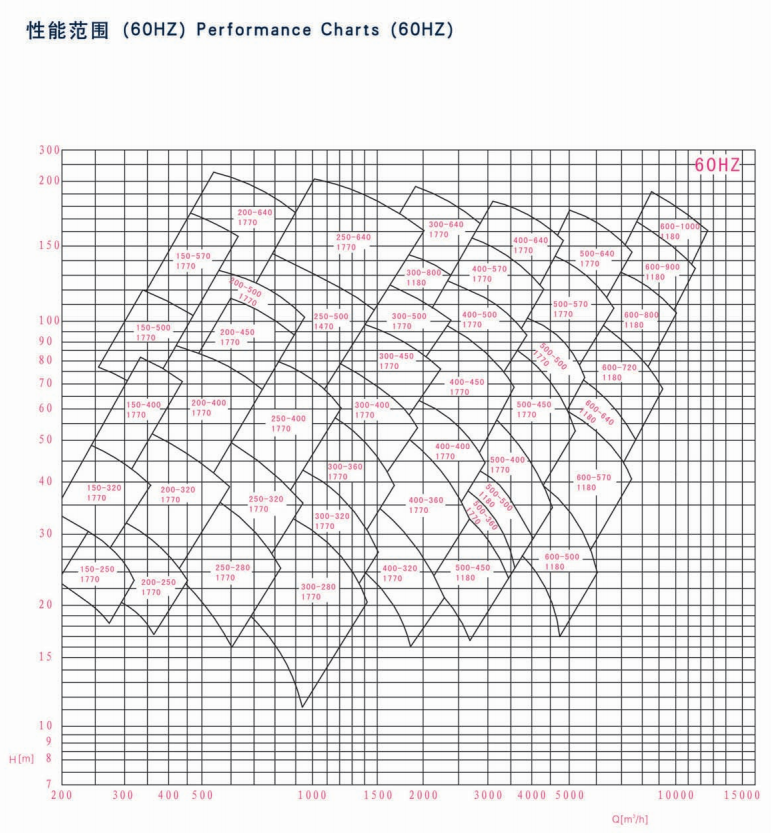

根据型谱及性能曲线进行选型

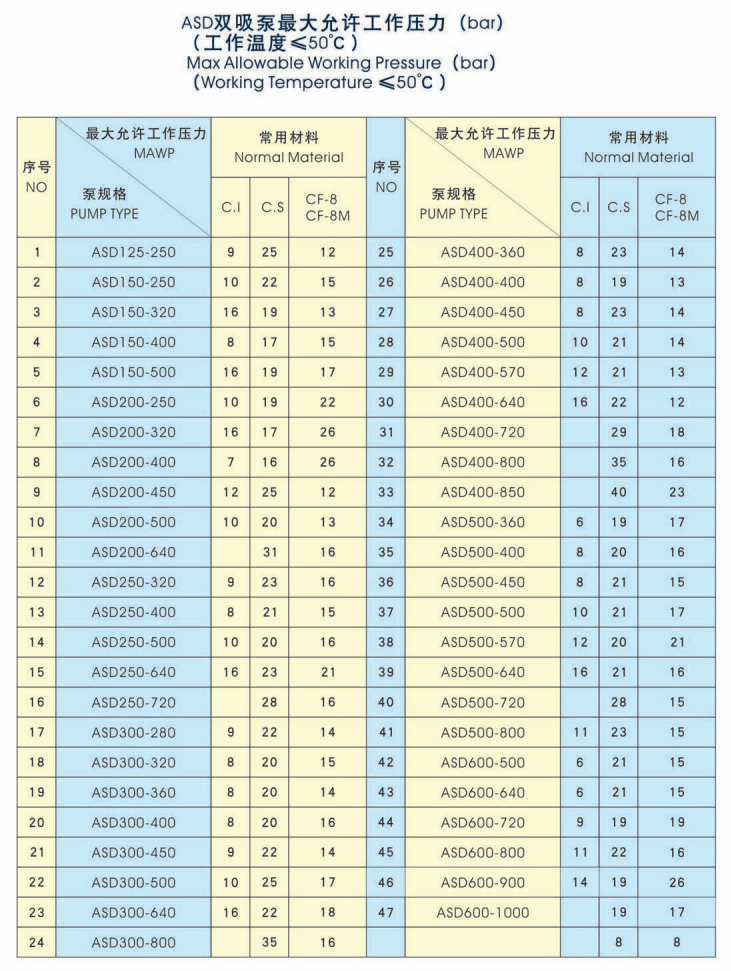

工作压力: ~2.5Mpa

根据不同材质不同规格进行选

择工作温度:-20℃~+160℃

产品说明

■轴向剖分结构，吸入法兰与排出法兰在泵体的下半部。无须拆卸管路及阀门就可以取下整个转子进行维修。

■进出口法兰压力等级为2.5Mpa或ANSI150#。

■从驱动端看，轴为顺时针旋转。轴允许反转，泵可以从两端驱动。
