SM R重工位石油化工流程泵

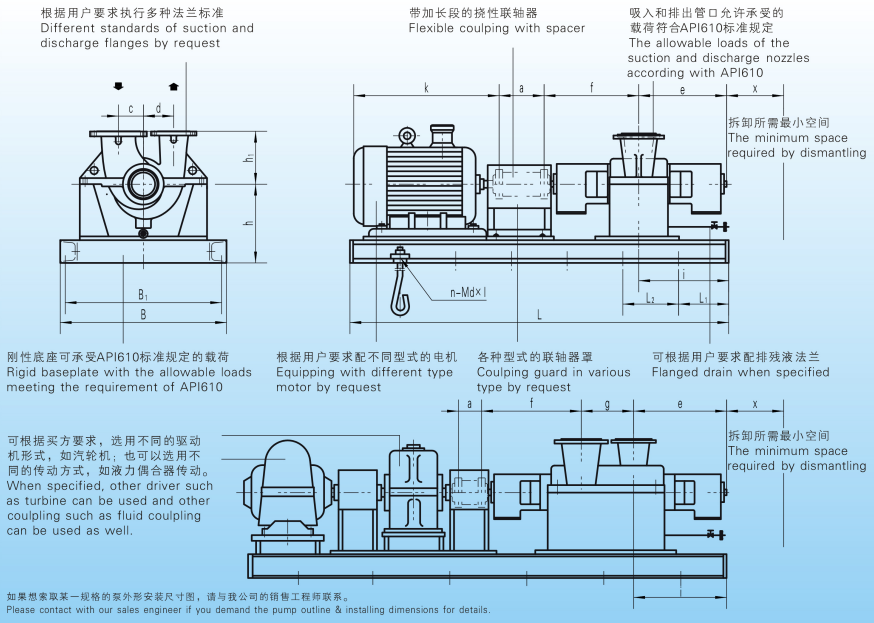

产品概述

SM R系列泵为单级(或两级)，双吸(或单吸)径向剖分，转子两端支承，支脚中心支承式重工位石油化工流程泵。泵设计符合API610标准，为标准BB2泵型。

适用范围

SM R系列泵专用于重工位和较为苛刻的工况条件，适合于输送清洁的或含有微量固体颗粒的水、石油、液化石油气、烃类等介质。

■ 炼油厂、石油化工厂

■ 天然气加工

■ 煤加工工业

■ 发电厂、供暖系统

■ 海上采油平台

运行参数

流 量 Q: ~10000m³/h

扬 程 H: ~450m

工作压力P：~5.0MPa

工作温度 t:  -45℃~+450℃

型号标识

① 系列名称

② 出口直径(mm)

③ 叶轮名义直径(mm

④ 叶轮型式标记(见下表示例)

⑤ 泵级数(单级省略)

⑥ R代表径向剖分结构

设计特点

◆水力设计:双吸或单吸，单级或两级叶轮，蜗壳式压水室，螺旋型吸入室。

◆泵壳:顶进顶出结构，管口载荷符合API610标准;径向剖分，中心支承，吸入泵盖对称分布。

◆法兰:进出口法兰向上且具有相同的压力等级，管口载荷符合API610标准。

◆轴封:密封腔设计符合API682标准，可配置单封、双封或串联集装式机械密封及各种辅助系统。轴封腔体可水冷。

◆轴承箱体:大体积钢结构的轴承箱体设计，油腔带有冷却夹套，稀油润滑。

◆轴系:两端支承结构，重工位刚性轴设计，带有推力轴承的滚动或滑动结构，适用于各种苛刻工况。

◆从驱动端看，泵为顺时针旋转。

材  质

标准的API610规范规定的材料等级:S-4，S-5，S-6，C-6，A-7，A-8，D-1，D-2。选用其它材料组合时请与制造厂协商。

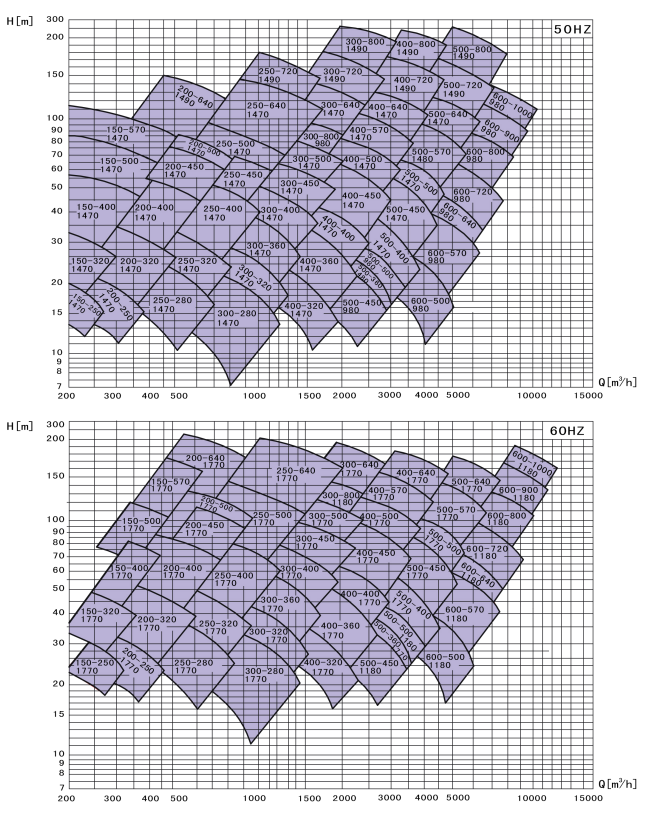

R2 极型谱

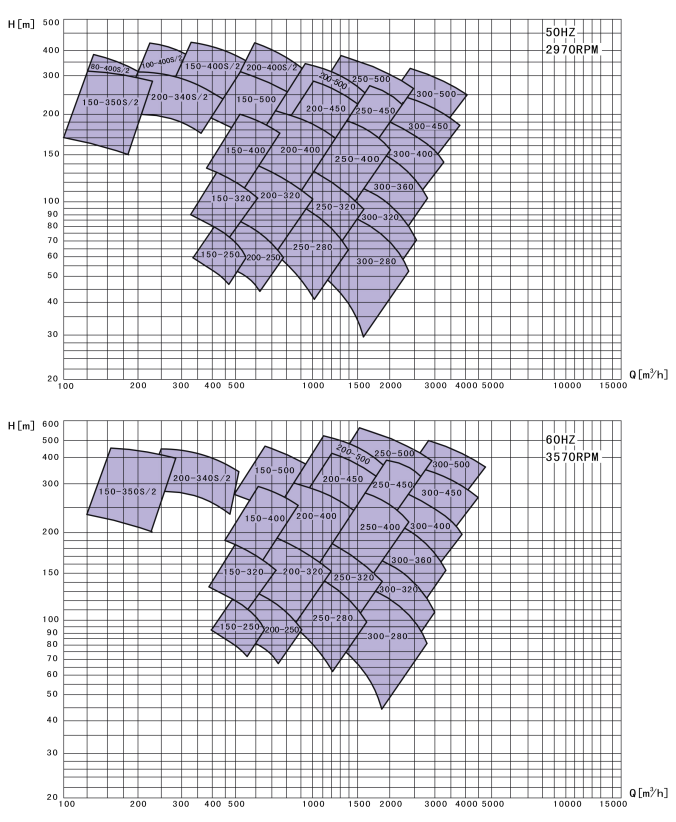

R4 极型谱

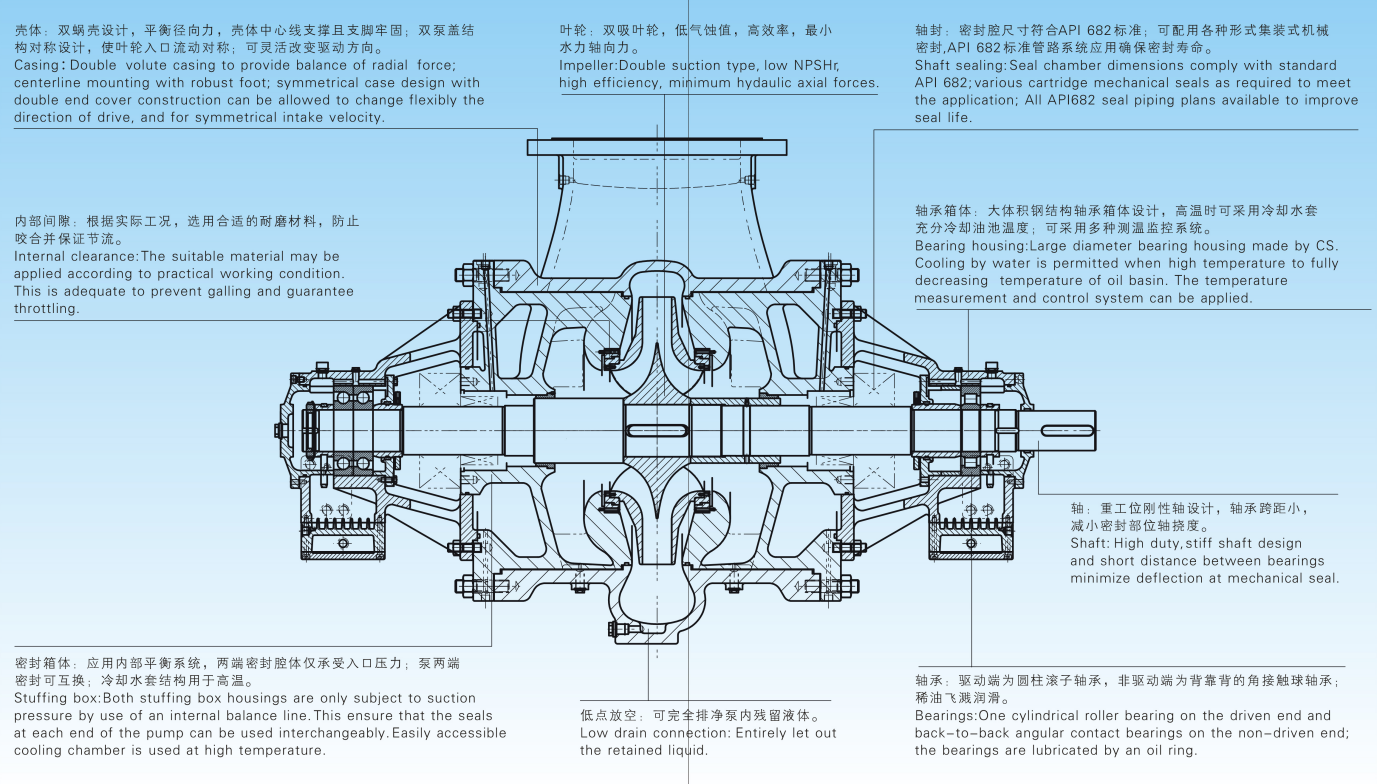

R单级双吸剖面图

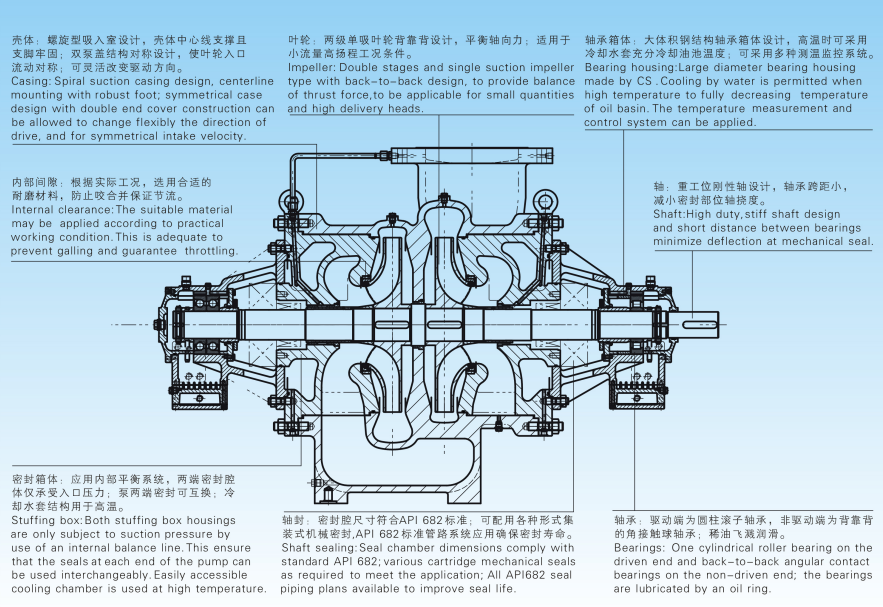

R两级单吸剖面图

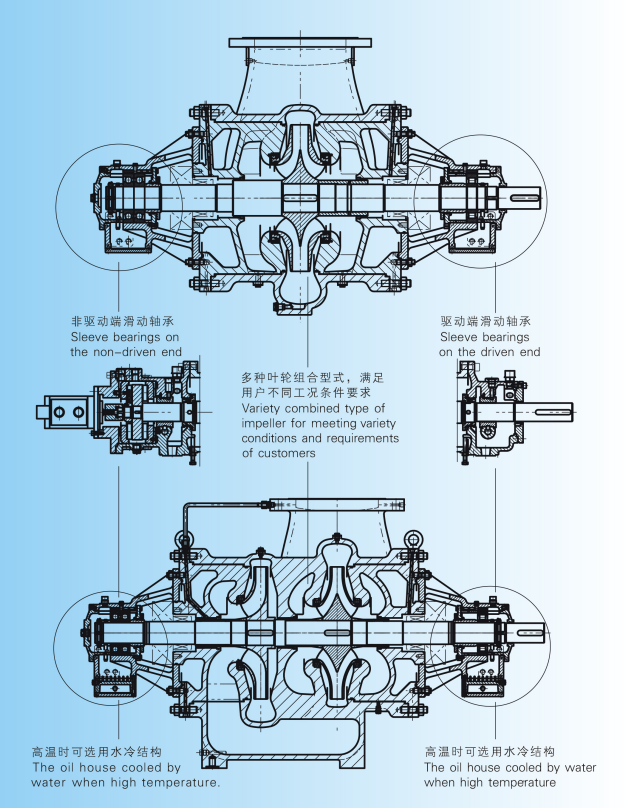

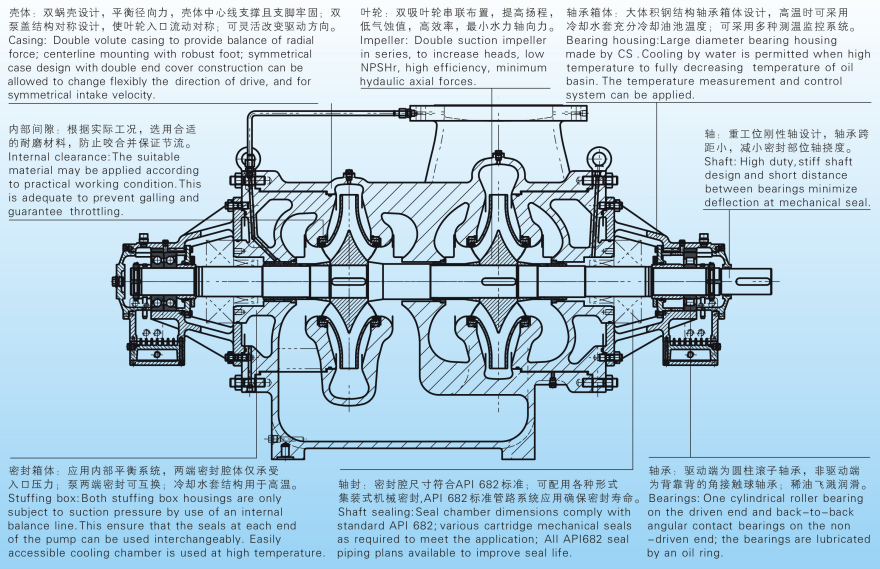

R两级双吸剖面图

R剖面图（可选结构）

R两级单吸剖面图
