SC标准化工流程泵

产品概述

SC系列标准化工流程泵为卧式，单级，单吸，径向剖分离心泵，其尺寸及性能符合ISO 2858标准。150-400及其以上的规格为SC泵所独有。SC系列泵的效率、汽蚀性能等指标均超过IH泵，可以与IH泵进行单机互换。

SC型泵产品符合标准为ASME B73.1，ISO5199。

适用范围

化学和石油化学工业

炼油厂

纸厂及纸浆业

制糖业

性能参数

口径: DN:32~300mm

流量: Q:~2000m³/h

扬程: H:~160m

工作压力: P:~2.5Mpa

工作温度: T:~260℃

型号标识

产品特征

水力设计:轴向力由副叶片或平衡孔来平衡;部分规格的泵体设计成双蜗壳，以平衡径向力。轴封设计:可采用填料及机械密封，如单封或双封，可配各种密封系统。根据实际使用条件亦可进行副叶轮密封设计。

法兰设计:进出口法兰压力等级相同。标准设计为2.5MPa，也可采用1.6MPa或ANSI150#。

结构设计:后开门结构，加长联轴器设计，在维修时不必拆下泵体及电机就可以拆下整个转子部件。

输送介质及材料选用

可输送清洁的或含有微量固体颗粒的各种化学溶液。

材质可选用碳钢、铬钢及各种不锈钢，根据不同介质情况而定。

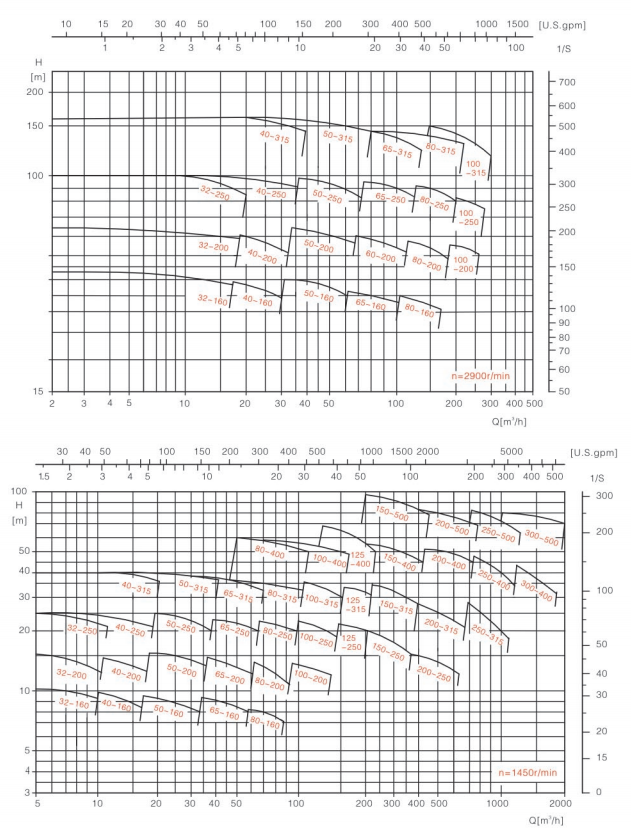

SC性能范围(50Hz)

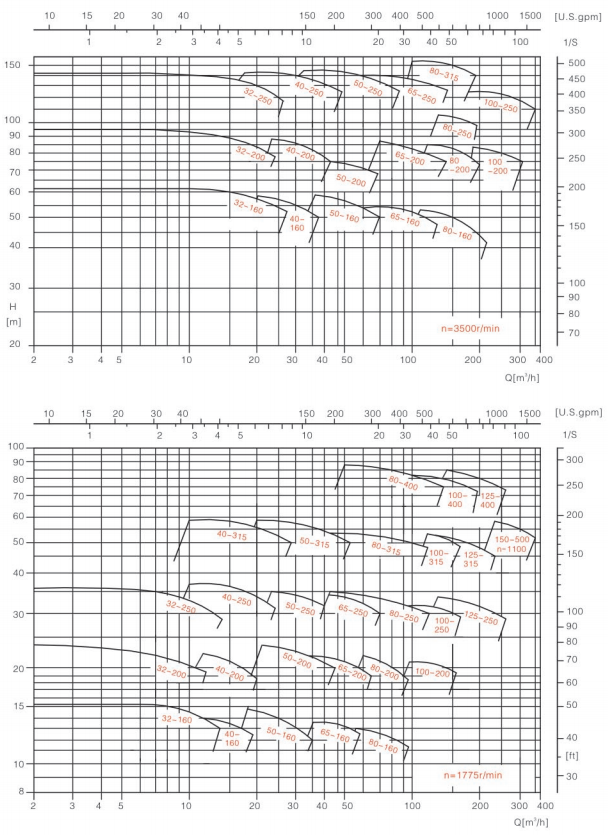

SC性能范围(60Hz)

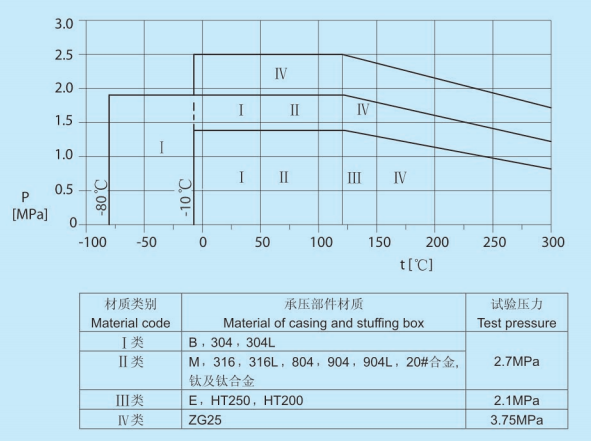

压力-温度图表

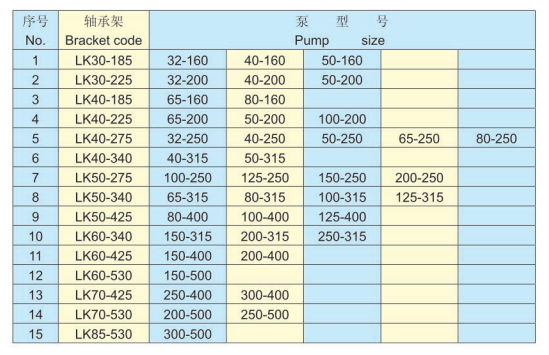

轴承架与泵型号

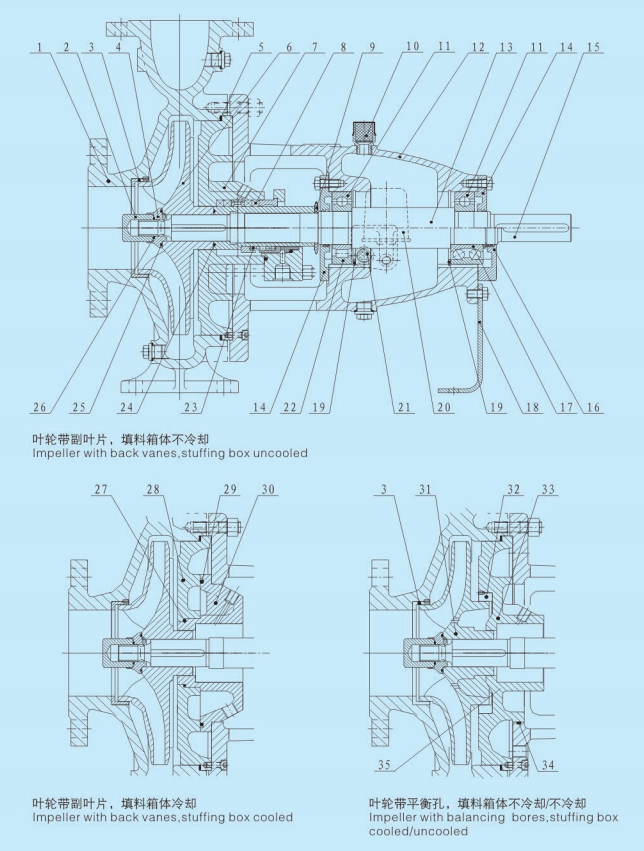

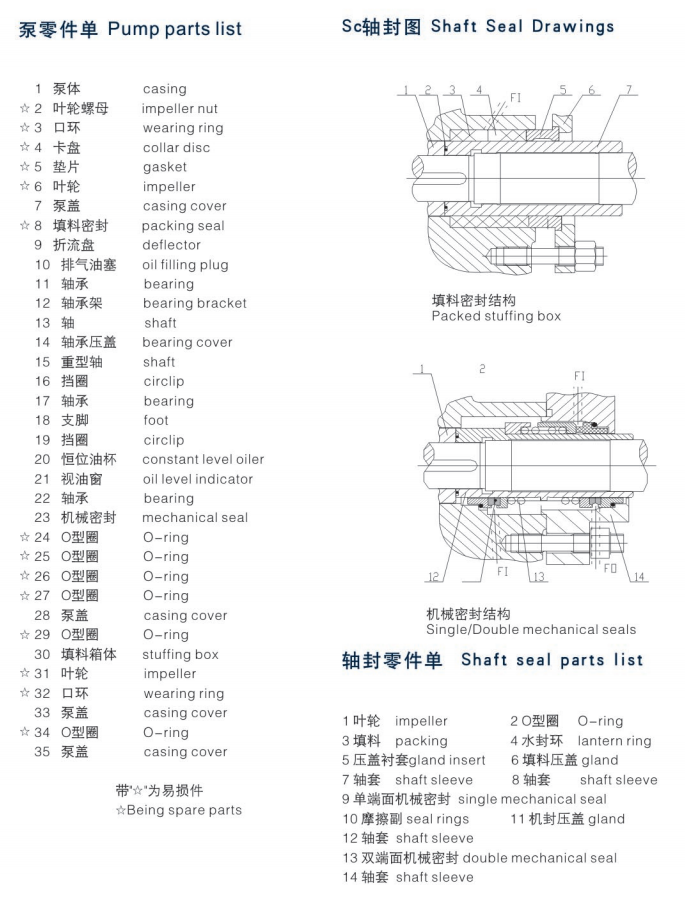

SC泵剖面图
